تله بخار چیست؟



تله بخار چیست؟

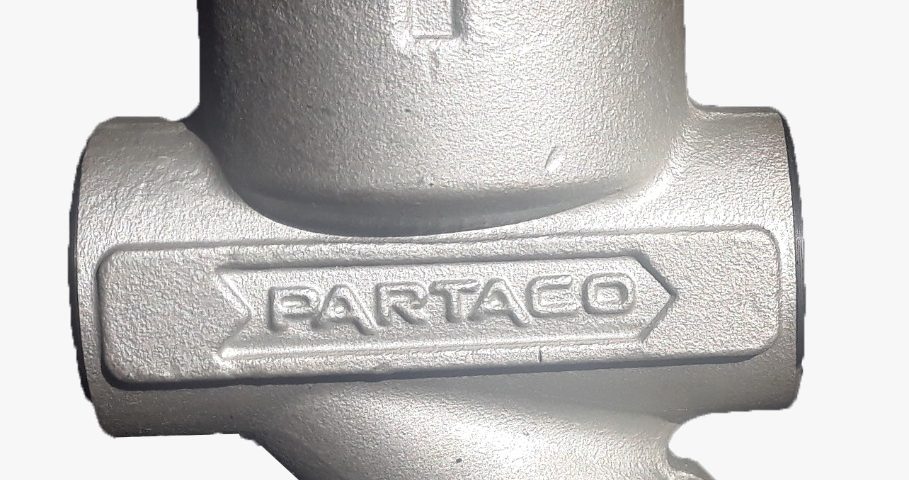

تله های بخار نوعی شیر اتوماتیک هستند که بدون اجازه خروج بخار، کندانس (به عنوان مثال بخار متراکم) و گازهای غیر قابل تغلیظ مانند هوا را خارج می کنند. در صنعت، بخار به طور منظم برای گرم کردن یا به عنوان نیروی محرکه برای توان مکانیکی استفاده می شود. در چنین کاربردهایی از تله های بخار برای اطمینان از عدم هدر رفتن بخار، استفاده می شود.

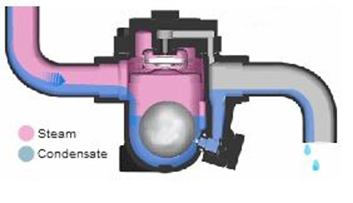

تله بخار یک شیر است که به طور خودکار کندانس را از بخار محفظه  تخلیه می کند؛ در حالیکه برای بخار زنده بسته است یا در صورت لزوم اجازه می دهد تا بخار با سرعت کنترل شده یا تنظیم شده جریان یابد. اکثر تله های بخار در حالیکه برای بخار زنده بسته باقی می مانند، گازهای غیر قابل تغلیظ را رد می کنند.

چرا تله های بخار مورد استفاده قرار میگیرند؟

بخار با تبخیر شدن آب و تشکیل گاز حاصل می شود. برای اینکه فرآیند تبخیر اتفاق بیفتد، باید به مولکول های آب انرژی کافی داده شود که پیوندهای بین مولکول ها (پیوندهای هیدروژنی و غیره) از بین بروند. به این انرژی که برای تبدیل مایعات به گاز داده می شود “گرمای نهان” گفته می شود.

فرایندهای گرمایش بر پایه بخار از گرمای نهان استفاده می کنند و آن را به یک محصول خاص منتقل می کنند. وقتی کار تمام شد (یعنی بخار گرمای نهان خود را رها کرد) بخار متراکم شده و کندانس می شود. به عبارت دیگر، کندانس توانایی انجام کارهایی را که بخار انجام می دهد ندارد. بنابراین اگر کندانس در سریعترین زمان ممکن، چه در لوله های انتقال بخار و چه در مبدل های حرارتی، از بین نرود، راندمان انتقال حرارت کاهش می یابد.





چرا استفاده از تله بخار ضروری است؟

استفاده از شیر دستی چه مشکلی دارد؟

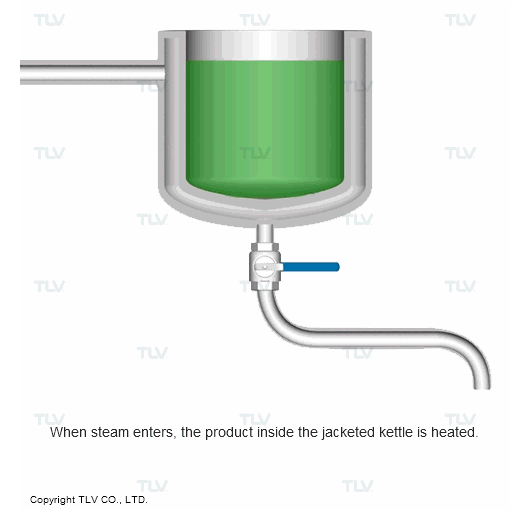

گاهی اوقات اعتقاد بر این است که می توان بار کندانس را با تنظیم دستی دهانه یک شیر جهت تنظیم میزان خروج کندانس تولید شده، به جای تله بخار تخلیه کرد.

از لحاظ تئوری این امکان وجود دارد. با این حال ، دامنه شرایط لازم برای دستیابی به این هدف به قدری محدود است که در عمل یک راه حل واقعی نیست.

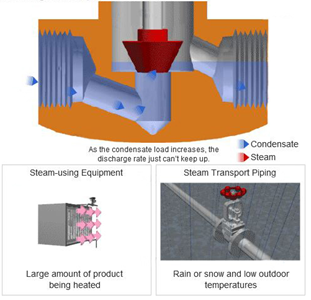

بزرگترین مشکل این روش این است که تنظیم دریچه شیر برای تخلیه مقدار ثابت سیال به این معنی است که نوسانات تشکیل کندانس را نمی توان جبران کرد. در واقع، میزان کندانس تولید شده در یک سیستم معین ثابت نیست. در مورد تجهیزات، تشکیل کندانس در هنگام راه اندازی با میزان کارکرد طبیعی متفاوت است. همچنین نوسانات در مقدار محصول ورودی منجر به تفاوت در میزان کندانس تولیدی می شود. به طور مشابه ، در مورد لوله کشی انتقال بخار، تشکیل کندانس گازی ممکن است بسته به درجه حرارت هوای خارج یا در نتیجه باران شدید یا برف متفاوت باشد.

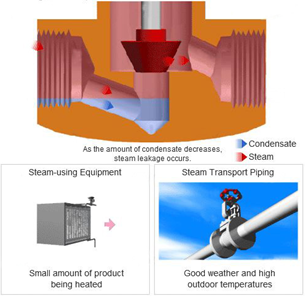

اگر دستگاه نتواند به نوسانات مقدار تشکیل کندانس پاسخ دهد، میعاناتی که باید تخلیه شوند، در داخل تجهیزات یا لوله قرار می گیرند و راندمان گرمایش آسیب می بیند. از طرف دیگر، با کاهش مقدار کندانس، نشت بخار رخ داده و بخار هدر می رود.

کاهش بهینگی حرارتی و هدر رفت بخار



تله های بخار سازوکارهای مختلفی دارند

انواع مختلف مکانیسم های تله بخار(اصول بهره برداری) برای تخلیه اتوماتیک گازهای حاصل از چگالش یا گاز های غیر مخلوط ایجاد شده است. سازوکارهایی که به طور گسترده مورد استفاده قرار می گیرند، مکانیکی هستند که به تفاوت دما، وزن مخصوص و فشار متکی هستند. هر یک از این نوع تله های بخار مزایا و کاربردهای خاص خود را دارد.
